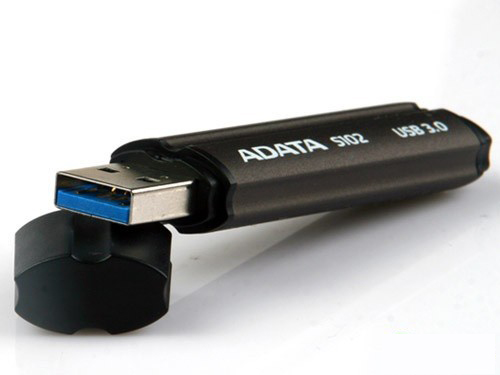

USB 3.0 简介:

USB 3.0 —— 也被认为是SuperSpeed USB ——为那些与PC或音频/高频设备相连接的各种设备提供了一个标准接口。从键盘到高吞吐量磁盘驱动器，各种器件都能够采用这种低成本接口进行平稳运行的即插即用连接，用户基本不用花太多心思在上面。新的USB 3.0在保持与USB 2.0的兼容性的同时，还提供了下面的几项增强功能： 　　极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mpbs单双工） 　　实现了更好的电源管理 　　能够使主机为器件提供更多的功率，从而实现USB-充电电池、LED照明和迷你风扇等应用。 　　能够使主机更快的识别器件 　　新的协议使得数据处理的效率更高 　　USB 3.0可以在存储器件所限定的存储速率下传输大容量文件（如HD电影）。例如，一个采用USB 3.0的闪存驱动器可以在3.3秒钟将1GB的数据转移到一个主机，而USB 2.0则需要33秒。 　　受到消费类电子器件不断增加的分辨率和存储性能需求的推动，希望通过宽带互联网连接能够实现更宽的媒体应用，因此，用户需要更快速的传输性能，以简化下载、存储以及对于多媒体的大量内容的共享。USB 3.0在为消费者提供其所需的简易连接性方面起到了至关重要的作用。 　　当用于消费类器件时，USB 3.0将解决USB 2.0无法识别无电池器件的问题。主机能够通过USB 3.0缓慢降低电流，从而识别这些器件，如电池已经坏掉的手机。 　　对于系统和ASIC开发者而言，USB 3.0芯片和IP的广泛的实用性保证了每个设计要求都可以及时得到满足。这种全方位的支持对于像USB 3.0这样的标准而言特别重要，因为速度、高级协议和各种电缆长度（从几英寸到几米）使得设计和标准兼容性成为一项挑战.

USB 3.0连接器引脚、接口定义及封装尺寸

1、USB 3.0 A型USB插头（plug）和插座（receptacle）

引脚顺序（左侧为Plug，右侧为Receptacle）：

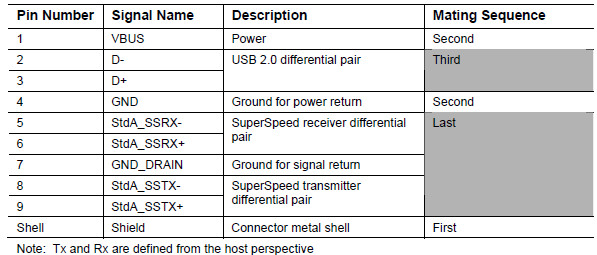

引脚定义：

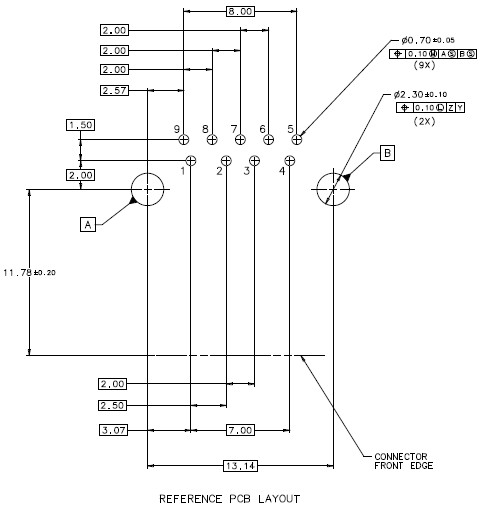

封装尺寸（单PIN Receptacle）：

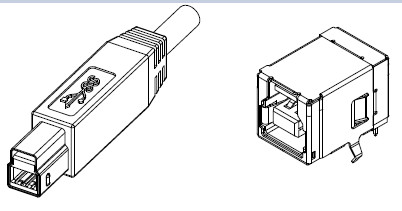

2、USB 3.0 B型USB插头（plug）和插座（receptacle）

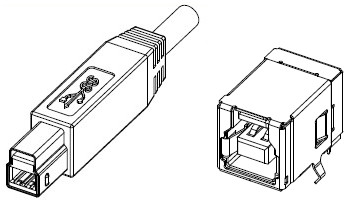

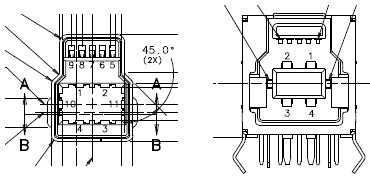

引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：

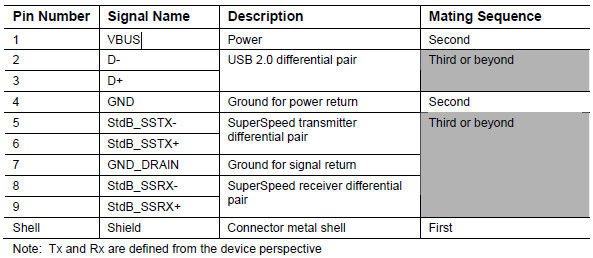

引脚定义：

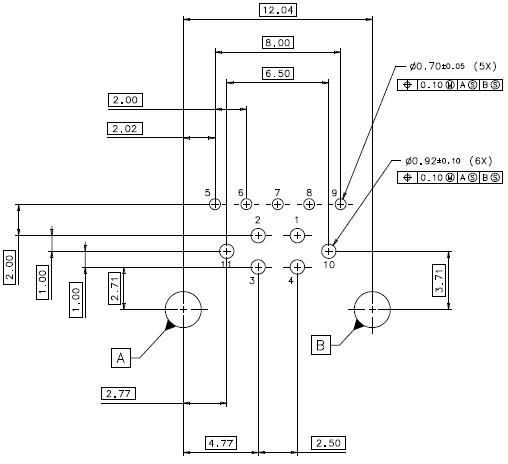

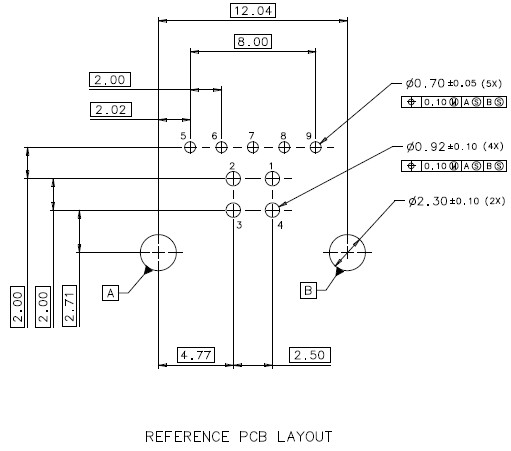

封装尺 寸（单PIN Receptacle）：

3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）

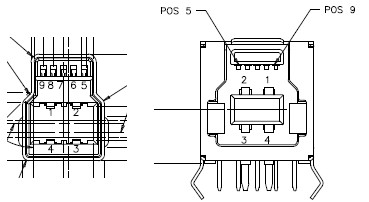

引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：

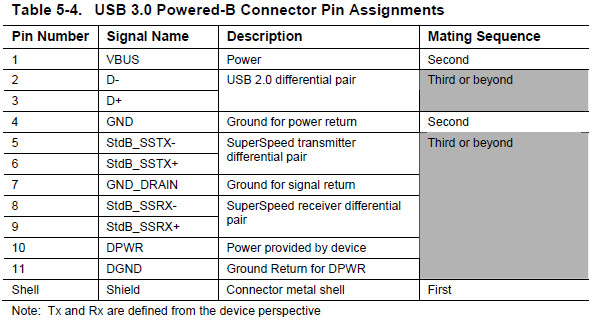

引脚定义：

4、USB 3.0 Micro USB插头和插座

USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

Micro USB插头和插座分为三种：

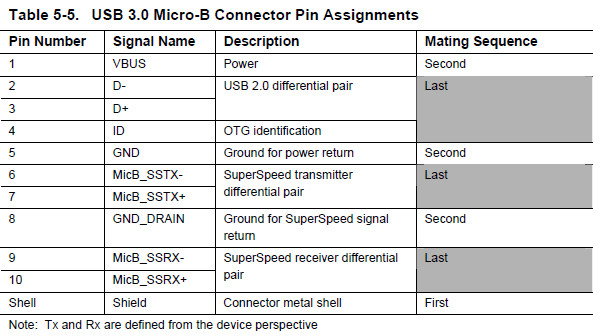

USB 3.0 Micro-B连接器引脚定义：

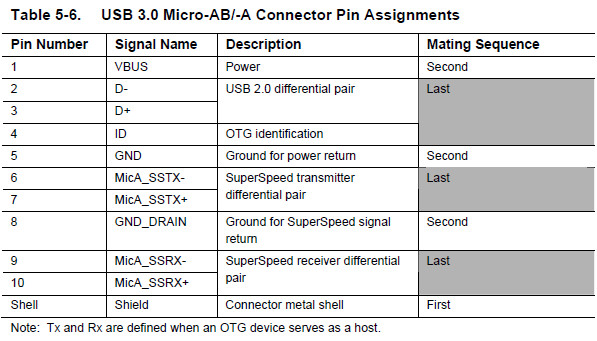

USB 3.0 Micro-AB/-A连接器引脚定义如下：

详细了解，请参考官方USB 3.0规范文档，之USB 3 0最终协议文档。

补充说明：

似乎在USB 3.0中没有提到Mini-USB的兼容计划，是否将被Micro-USB替代，不再支持Mini-USB接口，不过有这两种类型也够了，天缘倒希望能够取消：）。USB 3.0由于考虑到前向接口兼容，在接口设计上真的是花了不少心思，看看USB 3.0奇形怪状的接口，估计下个USB 4.0版本要是再增加引脚，连地方都没有了。
